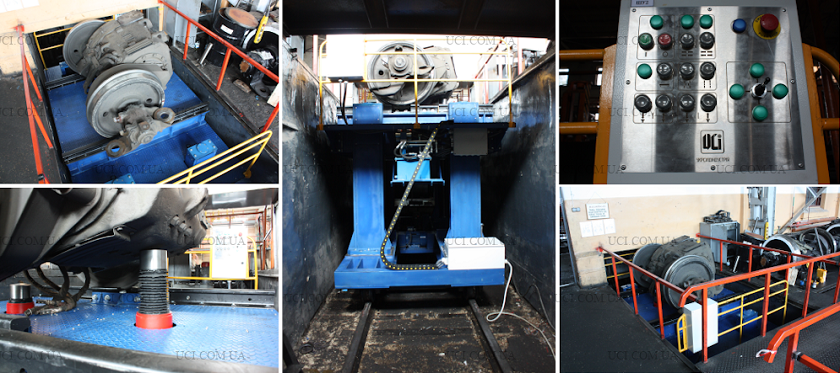

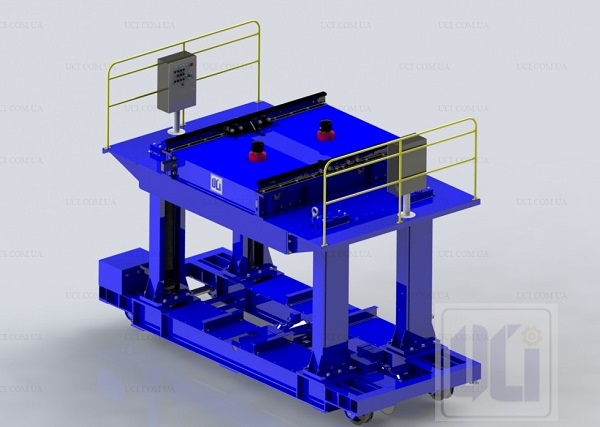

Гвинтовий електроскатоподйомник, моделі ВЕСП70, призначений для опускання і викочування одиночних колісно-моторних блоків всіх серій локомотивів, що експлуатуються на залізницях України та інших країн з шириною колії 1520 мм (1453мм).
Переважні відмінності електроскатпідйомника ВЕСП-70.
- Привід переміщення рейкових фіксаторів, що фіксують скатопідйомник щодо ями – гідравлічний;
- Привід переміщення рейкових вставок гідравлічний;
- Наявність, зазначених у п.1 та 2 гідравлічних приводів зменшує кількість ручної праці та переміщення фіксаторів та вставок здійснюється натисканням відповідних кнопок на пульті управління;
- Редуктори переміщення верхньої платформи виконані на базі стандартних редукторів, що суттєво полегшує та здешевлює обслуговування та ремонт електроскатопідйомника;
- Оновлено пульт управління, встановлено сигнальну стійку.
- Гвинти та циліндри підтискання закриті гофрозахисту від попадання пилу, бруду та пошкоджень.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКА
|
Наименование параметров |
Значение |
|
1. Предельные размеры устанавливаемых колесно-моторных блоков, наружный диаметр, мм |
1250 |
|
2. Грузоподъемность: наибольшая (при установке на блокирующие замки), кг. рабочая, кг. |
70000 40000 |
|
3. Скорость подъема груза, мм/мин. |
300 |
|
4. Время опускания колесно-моторного блока, мин., не более |
5 |
|
5. Максимальная высота подъема, мм не менее |
1380 |
|
6. Дополнительная высота подъема, мм не менее |
20 |
|
7. Грузоподъемность гидроцилиндров для поджатия электродвигателя колесно-моторного блока, кг |
12000 |
|
8. Ширина колеи верхней рамы, мм |
1520 |
|
9. Ширина нижней колеи для передвижения электроскатоподъемника, мм |
1620 |
|
10. Расстояние по осям грузовых винтов, мм по длине по ширине |
2360 1750 |
|
11. Расстояние между осями колес тележки, мм по длине по ширине |
2820 1750 |
|
12. Скорость передвижения ВЭСП70, м/мин. |
10,2 |
|
13. Ход штырей ручного рычажного запирающего устройства, мм наибольший |
80 |
|
14. Габаритные размеры, мм длина ширина высота |
3900 2375 2900 |
|
15. Масса электроскатоподъемника вместе с гидро- и электрооборудованием, кг |
9000 |
*По требованию заказчика возможно изменение характеристик и параметров электроскатоподъемника
