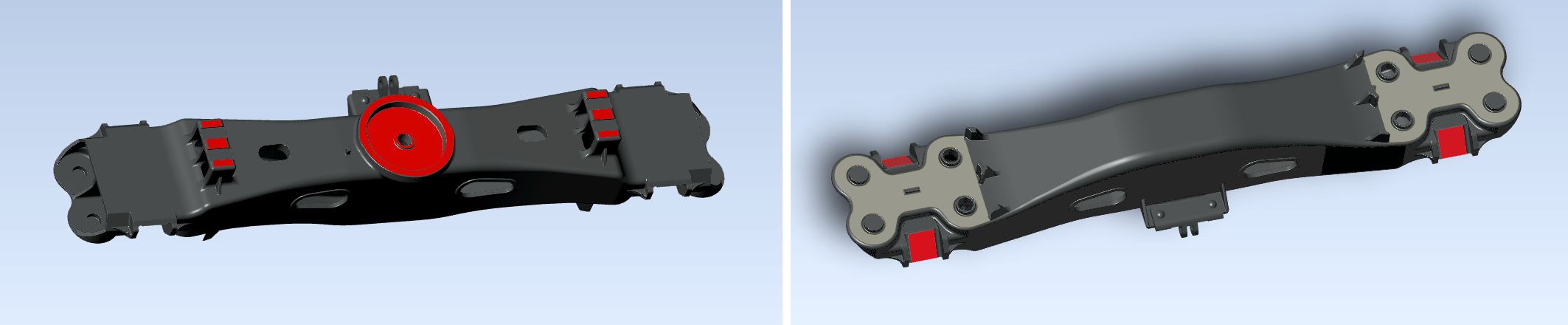

Верстат для комплексної обробки поверхонь надресорної балки ВФ-7ППБ дозволяє обробляти в автоматичному режимі 4 похилі поверхні, подпятніковое місце і скользуни надресорної балки за один установ балки.
Верстат горизонтального виконання, складається з станини, рухомий колони, шпиндельной балки, позиционера оброблюваної балки. Ріжучий інструмент - торцеві фрези з твердосплавними пластинами. Затиск заготовки (балки) - гідравлічний, позиціонування - автоматичне. Система управління виконується на базі ЧПУ.
Технічні характеристики верстата ВФ-7ППБ
|
№ п/п |
Параметр |
Значення |
|
1 |
Продуктивність (підпятникове місто, 4 похилі поверхні), хв./дет |
40 |
|
2 |
Частота обертання шпінделів, об/хв |
20…1000 |
|
3 |
Рабоча подача, мм/хв. |
0,5…5000 |
|
4 |
Потужність головного привода, кВт |
5,5 |
|
5 |
Установлена потужність, кВт |
22,6 |
|
6 |
Габарітні розміри (ДхВхШ), мм |
4700х1550х1550 |
